je passe au solaire

Message par Captain Cool »

j'y avais pensé, Vanilles, mais il y avait 3 raison qui ont guidé mon choix.

Les panneaux souples ne correspondaient pas a mes besoins en terme de voltage et de puissance.  il me fallait une grosse tension pour que le régulateur MPPT fonctionne dès qu'il y a un peu de luminosité. a ce niveau, il ne se fait rien de mieux qui les demies cellules qui ne sont pas dispo en souple. avec 360 demies cellules PERC, ça répondait parfaitement a ce qu'il me fallait.

Puis il y avait un autre facteur que je voulais prendre en compte était le risque de vol, j'ai déjà donné, je me suis fait dépouillé de tous Electronique de navigation., Je voulais donc un panneau solaire qui puisse être fixé sans le coller pour qu'il refroidisse par dessous. et cherchant,  j'ai trouvé des écrous avec des tètes antivols qui sont en fait des roulements en titane, il ne peuvent pas etre tenus avec une pinse ni coupé avec une meuleuse sans fils. la tete inox fraisée avec une forme particulière qui  permet de la dévisser avec la clef, mais a la moindre tentative de vol, la tète se fragmente pour ne pas être dévissée avec un simple tournevis, aucun système n'est efficace a 100%, mais avec le bateau sous surveillance vidéo 4G et un système qui ralentit les voleurs, c'est un plus.

Et il y a un dernier point, avec mes passagers qui sont fragiles, il est préférable de bien les protéger des éléments. le taud qui fait office de bimini n'est pas pratique du tout. et quant nous mangeons a l’extérieur, le taud prend le vent ou la pluie et ça bouge énormément, ça fait beaucoup trop de bruit. finalement faire une casquette est la meilleur option que je trouve pour le moment.
Avatar de l’utilisateur
Captain Cool
Membre ACTIF
Messages : 1143
Inscription : mar. 20 avr. 2021, 2:00 am
Zone de Navigation : Atlantique
Port d'attache : port de Richard
Nom du bateau : EL PAPITO
MMSI : 228019290

je passe au solaire

Message par Captain Cool »

Le mauvais temps a ceci de formidable, c'est qu'a défaut de pouvoir bricoler, je me renseigne, je creuse et j’étudie tout sur tous angles ce qui peut être plus judicieux, je regarde ce qui se fait, j’écoute d'une oreille attentive les idées qui pourrait me servir. et je remet tout en question

Le mauvais temps est une excuse, je peux prendre des semaines, voir des mois a potasser, lire, analyser, étudier, avant de prendre la décision a laquelle je me tiens pour finaliser mon projet. j'avoue y prendre beaucoup de plaisir (n'est ce pas là le principal?) et je prend autant de temps dans la réalisation, mon coté maniaque, il faut que tout soit parfait au final. bon, je ne suis pas soumis pour mes projets personnels a une quelconque productivité, seul le résultat compte, et le bonheur que ça apporte.

On parlait plus haut dans le sujet du support du panneau solaire ? hum !  ben finalement, ça ne me convient pas. le panneau solaire mesure 1646 mm x 1140 mm; et une épaisseur de 35 mm, ça va faire réellement moche sur un cadre tubulaire en inox. ça ne m'apportera rien au niveau de la pose des antennes le bateau étant au 180° au ponton, les antennes et le pavillon vont cacher le soleil du panneau solaire. et comme par ici, la majorité du temps, le vent est d'Ouest lors des sorties,  il faut que je réfléchisse a une autre solution. Rolling Eyes

Il faut que je tienne compte de la ligne et que le système soit démontable pour ne pas modifier définitivement le bateau si un jours je devais m'en séparer. la solution a laquelle je réfléchi serait un hard top démontable stratifier qui reprendrait les formes du taud de camping, en quelques sortes, un bimini en dur ! une casquette (Dog-house, slang boat) sur l'avant, et un toit sur l’arrière. la caractéristique du Soncor est d’être très fine a l'avant pour donner une impression de vitesse et relativement brute à l’arrière la où sont les moteurs, comme pour annoncer la cavalerie. il faut que j'en tienne compte pour l'integration, je veux rester dans l’esprit et comme je vais être a hauteur de l'arceau pourquoi ne pas en ajouter un identique a l’arrière pour y fixer les antennes. et projecteurs télécommandés au dessus et les camera dôme de surveillance en dessous. le bon coté sera la discrétion du panneau photovoltaïque, mais également son orientation. et son inclinaison.

je viens de faire un stock de feuilles de cartons de grandes dimensions pour faire des gabaries que nous allons utiliser pour se rendre compte de ce que ça donne grandeur nature, et des modifications a apporter, j’hésite encore a faire des petites pièces a assembler, ou un toit d'un seul tenant, mais je pense m'orienter vers un système de supports en fibre de verre renforcé qu'il ne restera plus qu'a assembler. puis en cas de dégâts, il sera toujours plus facile de refaire une petite pièce , plutôt qu'une immense structure. pareil, si un jours j'ai besoins a nouveau de tout modifier.


j'ai également un problème de poids, il faut que ma structure soit a la fois résistante, fine et légère. il me faut donc oublier le bois hormis pour les pièces de renforts, et on m'a donné l'idée de stratifier le gabarie en carton alvéolé, j’étais dubitatif, mais après tout pourquoi pas, ça évitera de faire des moules, et le rendu sera de toute façon fonction du soins apporté a poncer, et ça m'offre plus de possibilité de formes que des moules.

je ne suis pas un spécialiste de la stratification, loin de là, ma spécialité étant la mécanique et l’électricité. il va me falloir creuser le sujet.

Dans la série des bonnes nouvelles, j'ai eu la société chez qui j'ai acheté mon panneau solaire, et celui ci arrivera mercredi prochain, et franchement, ils sont formidables avec une écoute et des explications claires, un service de techniciens qui sont la pour aider a l'installation, et en cas de pannes pour aider a régler le problème rapidement.  ils connaissent particulièrement bien le solaire leur job étant la vente de très grosses installations photovoltaïque pour les particuliers et les entreprises, leurs prix sont très bas (ce qui ne retire rien a la qualité puisqu'il s'agit de haut de gamme, et ils ont contrairement a d'autres revendeurs les derniers produits disponibles). et ils envisagent d'ailleurs de se diversifier vers le nautisme avec des kits qui devraient rester dans les prix les plus bas du marché, mais sans concessions avec les produits pour avoir une efficacité maximum.. il proposent aussi les panneaux mixtes, mais pour moi, même s'ils répondent a une question qu'est la production d'eau chaude tout en augmentant les performances du panneau photovoltaïque en le refroidissant, ça reste des panneau qui seront trop lourds et je veux éviter d'augmenter trop mon centre de gravité sur la hauteur et sur l’arrière du bateau. il y aura déjà du fardage, mais je dois en plus trimer en négatif en permanence, la consommation augmentera, et les transmissions ne seront guère d'accord pour résister longtemps. c'est aussi une chose a prendre en compte.
Avatar de l’utilisateur
vanille-13
Membre ACTIF
Messages : 684
Inscription : dim. 19 févr. 2017, 1:00 am
Zone de Navigation : Eaux Intérieures
Port d'attache : port thierry , nort sur erdre
Nom du bateau : figueroles

je passe au solaire

Message par vanille-13 »

je suis une truffe en électricité, mais j'ai acheté au japon des panneaux solaires sun-power USA avec des régulateurs PPMT ça marche très bien et c'était vraiment pas cher.
le 100 w flexible / régulateur / des diodes / et deux câbles de 5 m : 110 dollars un peu moins de 100 € le kit
j'ai payé 20 dollars de port pour faire rapatrier 2 kits
j'ai rajouter un kit de fixation qui vont êtres collées au bateau les panneaux vont avoir de l'air par dessous et seront fixés par des écrous nylstop. déjà il faudra une clef pour les démonter
Avatar de l’utilisateur
Koala
Membre ACTIF
Messages : 7046
Inscription : lun. 22 août 2011, 2:00 am
Zone de Navigation : Atlantique
Port d'attache : La Roche Bernard
Nom du bateau : Koala V
MMSI : 227 624 160

je passe au solaire

Message par Koala »

Captain Cool a écrit:

.......

je viens de faire un stock de feuilles de cartons de grandes dimensions pour faire des gabaries que nous allons utiliser pour se rendre compte de ce que ça donne grandeur nature, et des modifications a apporter, j’hésite encore a faire des petites pièces a assembler, ou un toit d'un seul tenant, mais je pense m'orienter vers un système de supports en fibre de verre renforcé qu'il ne restera plus qu'a assembler. puis en cas de dégâts, il sera toujours plus facile de refaire une petite pièce , plutôt qu'une immense structure. pareil, si un jours j'ai besoins a nouveau de tout modifier.


j'ai également un problème de poids, il faut que ma structure soit a la fois résistante, fine et légère. il me faut donc oublier le bois hormis pour les pièces de renforts, et on m'a donné l'idée de stratifier le gabarie en carton alvéolé, j’étais dubitatif, mais après tout pourquoi pas, ça évitera de faire des moules, et le rendu sera de toute façon fonction du soins apporté a poncer, et ça m'offre plus de possibilité de formes que des moules.

je ne suis pas un spécialiste de la stratification, loin de là, ma spécialité étant la mécanique et l’électricité. il va me falloir creuser le sujet.
......



C'est une bonne idée de faire un "patron" en carton pour juger de l'effet sur ton bateau.

Méfiance en revanche avec la stratification du dit patron en carton. Pour avoir une solidité suffisante tu seras obligé d'augmenter le nombre de couches de tissu de verre/résine, ce qui fera du poids.
Voir à ce sujet les déboires de Demetrau avec sa casquette en carton, sur son Imoca lors du dernier Vendée globe.

J'opterai de préférence pour un support en CP (CTBX) léger (5 mm), que tu plastifieras ensuite et qui sera beaucoup plus solide, sans devoir multiplier les couches de stratification.

Amitiés
Avatar de l’utilisateur
Koala
Membre ACTIF
Messages : 7046
Inscription : lun. 22 août 2011, 2:00 am
Zone de Navigation : Atlantique
Port d'attache : La Roche Bernard
Nom du bateau : Koala V
MMSI : 227 624 160

je passe au solaire

Message par Koala »

Captain Cool wrote:

.......

je viens de faire un stock de feuilles de cartons de grandes dimensions pour faire des gabaries que nous allons utiliser pour se rendre compte de ce que ça donne grandeur nature, et des modifications a apporter, j’hésite encore a faire des petites pièces a assembler, ou un toit d'un seul tenant, mais je pense m'orienter vers un système de supports en fibre de verre renforcé qu'il ne restera plus qu'a assembler. puis en cas de dégâts, il sera toujours plus facile de refaire une petite pièce , plutôt qu'une immense structure. pareil, si un jours j'ai besoins a nouveau de tout modifier.


j'ai également un problème de poids, il faut que ma structure soit a la fois résistante, fine et légère. il me faut donc oublier le bois hormis pour les pièces de renforts, et on m'a donné l'idée de stratifier le gabarie en carton alvéolé, j’étais dubitatif, mais après tout pourquoi pas, ça évitera de faire des moules, et le rendu sera de toute façon fonction du soins apporté a poncer, et ça m'offre plus de possibilité de formes que des moules.

je ne suis pas un spécialiste de la stratification, loin de là, ma spécialité étant la mécanique et l’électricité. il va me falloir creuser le sujet.
......



C'est une bonne idée de faire un "patron" en carton pour juger de l'effet sur ton bateau.

Méfiance en revanche avec la stratification du dit patron en carton. Pour avoir une solidité suffisante tu seras obligé d'augmenter le nombre de couches de tissu de verre/résine, ce qui fera du poids.
Voir à ce sujet les déboires de Demetrau avec sa casquette en carton, sur son Imoca lors du dernier Vendée globe.

J'opterai de préférence pour un support en CP (CTBX) léger (5 mm), que tu plastifieras ensuite et qui sera beaucoup plus solide, sans devoir multiplier les couches de stratification.

Amitiés
Avatar de l’utilisateur
Captain Cool
Membre ACTIF
Messages : 1143
Inscription : mar. 20 avr. 2021, 2:00 am
Zone de Navigation : Atlantique
Port d'attache : port de Richard
Nom du bateau : EL PAPITO
MMSI : 228019290

je passe au solaire

Message par Captain Cool »

@Vanilles, Pourrais tu m'en dire un peu plus sur ton installation ?, le modèle de tes panneau celui de tes régulateurs, et la courbe de production que tu observes en journée a partir de quelle moment tu observes un début de charge? ça m’intéresse beaucoup, même si mon installation est déjà commandée.  Wink


@Koala,
Effectivement, ça une mauvaise expérience a retenir pour ne pas la rééditée. Il me semble que justement cette casquette n'avait pas été fibrée, mais avait juste reçu un glaçage epoxy. la moindre fissure allait forcement mettre a mal la construction.

Peut être faut il revoir la copie!  faire une ossature en bois stratifié qui s'assemble pièce par pièce a la manière d'un meuble IKEA. quant a la partie la plus importante en dimensions elle doit être la plus légère possible, tu as raison, du CPBX fera l'affaire en remplacement du carton, il faut que je calcule la résistance nécessaire de l'assemblage afin de définir l’épaisseur du CP  tout en ayant le poids le plus réduit possible, je n'ai pas de quille, et je m'en voudrais de faire un bateau auto-chavirant.  Mr. Green
Avatar de l’utilisateur
vanille-13
Membre ACTIF
Messages : 684
Inscription : dim. 19 févr. 2017, 1:00 am
Zone de Navigation : Eaux Intérieures
Port d'attache : port thierry , nort sur erdre
Nom du bateau : figueroles

je passe au solaire

Message par vanille-13 »

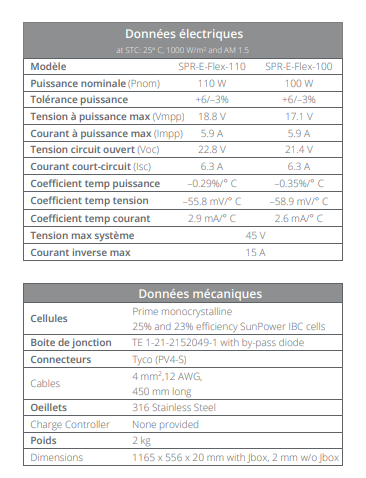

je suis un peu trop loin du bateau actuellement, mais j'ai ça. tu devrait trouver ce que tu cherche sur le site sunpower.
j'ai un panneau en 100w et un de 60w avec deux régulateurs séparés.

Avatar de l’utilisateur
Captain Cool
Membre ACTIF
Messages : 1143
Inscription : mar. 20 avr. 2021, 2:00 am
Zone de Navigation : Atlantique
Port d'attache : port de Richard
Nom du bateau : EL PAPITO
MMSI : 228019290

je passe au solaire

Message par Captain Cool »

@Vanilles, Pourrais tu m'en dire un peu plus sur ton installation ?, le modèle de tes panneau celui de tes régulateurs, et la courbe de production que tu observes en journée a partir de quelle moment tu observes un début de charge? ça m’intéresse beaucoup, même si mon installation est déjà commandée.  Wink


@Koala,
Effectivement, ça une mauvaise expérience a retenir pour ne pas la rééditée. Il me semble que justement cette casquette n'avait pas été fibrée, mais avait juste reçu un glaçage epoxy. la moindre fissure allait forcement mettre a mal la construction.

Peut être faut il revoir la copie!  faire une ossature en bois stratifié qui s'assemble pièce par pièce a la manière d'un meuble IKEA. quant a la partie la plus importante en dimensions elle doit être la plus légère possible, tu as raison, du CPBX fera l'affaire en remplacement du carton, il faut que je calcule la résistance nécessaire de l'assemblage afin de définir l’épaisseur du CP  tout en ayant le poids le plus réduit possible, je n'ai pas de quille, et je m'en voudrais de faire un bateau auto-chavirant.  Mr. Green
Avatar de l’utilisateur
Captain Cool
Membre ACTIF
Messages : 1143
Inscription : mar. 20 avr. 2021, 2:00 am
Zone de Navigation : Atlantique
Port d'attache : port de Richard
Nom du bateau : EL PAPITO
MMSI : 228019290

je passe au solaire

Message par Captain Cool »

Ce sont des panneaux 12V, Ça ne correspondait pas a mon cahier des charge. il faut différencier le circuit les panneaux d'un coté et le circuit de charge. tout en ayant a l'esprit que la tension des panneaux soient supérieur a celle du circuit de charge.


Ainsi avec un panneau 12v (qui a une tension nominale a 18V, on va atteindre les 12v lors d'une ensoleillement direct, en comparaison, avec un 24V (qui aura une tension nominale a 40V, on obtient les 12v  nécessaire  bien plus tot le matin et bien plus tard le soir, et on a une production de puissance même par temps couvert. et des souples en 24v, avec 375W, je n'en ai pas trouvé.


il sera intéressant de comparer les courbes en pratique  Wink
Avatar de l’utilisateur
vanille-13
Membre ACTIF
Messages : 684
Inscription : dim. 19 févr. 2017, 1:00 am
Zone de Navigation : Eaux Intérieures
Port d'attache : port thierry , nort sur erdre
Nom du bateau : figueroles

je passe au solaire

Message par vanille-13 »

je suis un peu trop loin du bateau actuellement, mais j'ai ça. tu devrait trouver ce que tu cherche sur le site sunpower.
j'ai un panneau en 100w et un de 60w avec deux régulateurs séparés.
