panneau solaire

Message par SQN 85 »

Je pense que dans ton cas, tu peux te contenter de brancher ton panneau directement sur ta batterie de service (via le régulateur MPPT) et de rajouter un petit chargeur de quai sur 220V pour les escales au port. Le moteur HB qui par définition ne sert pas beaucoup ne te donnera pas grand chose, AMHA.

Comme demandé par Teurko, ci-dessus, tu as combien de batteries ? Et de quelle puissance ?
Pour alimenter quoi ? Pilote auto, frigo, Vhf, Hifi, ordi, etc ... ???

Pour exemple, Koala ci-dessus est totalement autonome avec 1 panneau (fixe ! Mr. Green ) et moi-même avec 2x100 W (orientables ! Laughing ) je le suis également pour plusieurs jours au mouillage sans démarrer le moteur. Mais j'ai près de 400Ah de batteries ...

Il te faut d'abord vérifier ça parce que une fois ta batterie pleine, si tu n'as qu'une petite (batterie !) ton panneau ne servira plus à rien sauf à brûler son trop plein d'énergie en chaleur. Wink
Avatar de l’utilisateur
La Daurade
Membre ACTIF
Messages : 1809
Inscription : sam. 23 mars 2013, 1:00 am
Zone de Navigation : Méditerranée Est
Port d'attache : Les Embiez
Nom du bateau : Gloria

panneau solaire

Message par La Daurade »

Certains MPPT sont équipés d'origine d'un fusible. Mon Victron 75/15 en possède un de 20A Okay
Avatar de l’utilisateur
SQN 85
Membre ACTIF
Messages : 1885
Inscription : lun. 28 nov. 2011, 1:00 am
Zone de Navigation : Atlantique
Port d'attache : SGXV
Nom du bateau : WILD CAT

panneau solaire

Message par SQN 85 »

Je pense que dans ton cas, tu peux te contenter de brancher ton panneau directement sur ta batterie de service (via le régulateur MPPT) et de rajouter un petit chargeur de quai sur 220V pour les escales au port. Le moteur HB qui par définition ne sert pas beaucoup ne te donnera pas grand chose, AMHA.

Comme demandé par Teurko, ci-dessus, tu as combien de batteries ? Et de quelle puissance ?
Pour alimenter quoi ? Pilote auto, frigo, Vhf, Hifi, ordi, etc ... ???

Pour exemple, Koala ci-dessus est totalement autonome avec 1 panneau (fixe ! Mr. Green ) et moi-même avec 2x100 W (orientables ! Laughing ) je le suis également pour plusieurs jours au mouillage sans démarrer le moteur. Mais j'ai près de 400Ah de batteries ...

Il te faut d'abord vérifier ça parce que une fois ta batterie pleine, si tu n'as qu'une petite (batterie !) ton panneau ne servira plus à rien sauf à brûler son trop plein d'énergie en chaleur. Wink
Avatar de l’utilisateur
La Daurade
Membre ACTIF
Messages : 1809
Inscription : sam. 23 mars 2013, 1:00 am
Zone de Navigation : Méditerranée Est
Port d'attache : Les Embiez
Nom du bateau : Gloria

panneau solaire

Message par La Daurade »

Certains MPPT sont équipés d'origine d'un fusible. Mon Victron 75/15 en possède un de 20A Okay
Avatar de l’utilisateur
duduzanzi
Membre ACTIF
Messages : 166
Inscription : mar. 17 mars 2015, 1:00 am
Zone de Navigation : Atlantique
Port d'attache : Arzal
Nom du bateau : freedom

panneau solaire

Message par duduzanzi »

Bonsoir a tous , et merci de vos conseils .

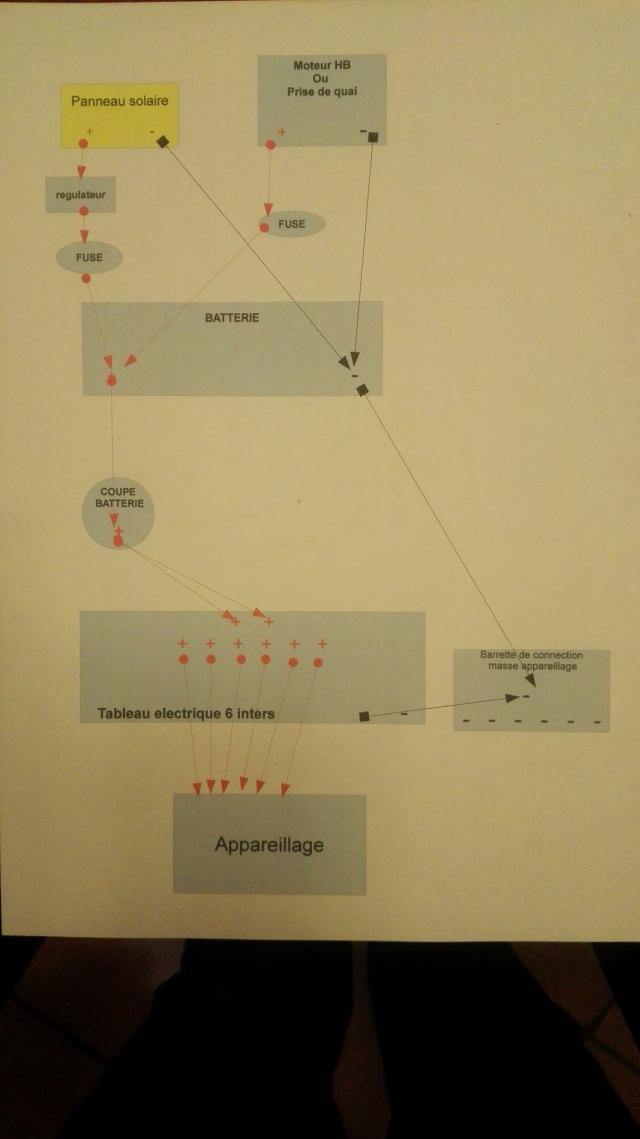

J'ai réalisé un petit shéma de circuit électrique pour le bateau , j'aimerai avoir vos avis éclairé afin d'y apporter les modifications nécessaires avant la réalisation .


                                        Bonne soirée a vous tous .



Avatar de l’utilisateur
Henri
Site Admin
Messages : 7209
Inscription : lun. 29 nov. 2010, 1:00 am
Zone de Navigation : Méditerranée Ouest
Port d'attache : Cap d'Agde
Nom du bateau : Delphinus
MMSI : 227 057 110

panneau solaire

Message par Henri »

je ne peux ouvrir ton fichier…. format non reconnu. Peux tu le faire en PDF ?
Avatar de l’utilisateur
SQN 85
Membre ACTIF
Messages : 1885
Inscription : lun. 28 nov. 2011, 1:00 am
Zone de Navigation : Atlantique
Port d'attache : SGXV
Nom du bateau : WILD CAT

panneau solaire

Message par SQN 85 »

C'est un format OpenOffice Draw ... Crying or Very sad

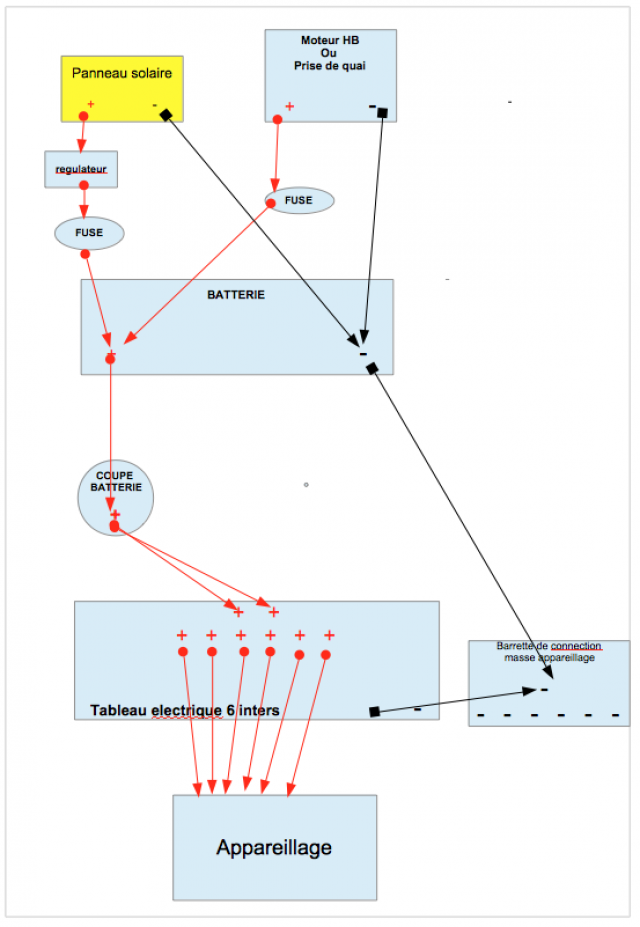

En image, 640x480, ça donne ça : Wink

Avatar de l’utilisateur
duduzanzi
Membre ACTIF
Messages : 166
Inscription : mar. 17 mars 2015, 1:00 am
Zone de Navigation : Atlantique
Port d'attache : Arzal
Nom du bateau : freedom

panneau solaire

Message par duduzanzi »

Bonsoir a tous , et merci de vos conseils .
J'ai réalisé un petit shéma de circuit électrique pour le bateau , j'aimerai avoir vos avis éclairé afin d'y apporter les modifications nécessaires avant la réalisation .


                                        Bonne soirée a vous tous .



Avatar de l’utilisateur
SQN 85
Membre ACTIF
Messages : 1885
Inscription : lun. 28 nov. 2011, 1:00 am
Zone de Navigation : Atlantique
Port d'attache : SGXV
Nom du bateau : WILD CAT

panneau solaire

Message par SQN 85 »

C'est un format OpenOffice Draw ... Crying or Very sad

En image, 640x480, ça donne ça : Wink

Avatar de l’utilisateur
dalchmad
Membre ACTIF
Messages : 4141
Inscription : ven. 14 janv. 2011, 1:00 am
Zone de Navigation : Manche
Port d'attache : Bréhat
Nom du bateau : Plus de bateau

panneau solaire

Message par dalchmad »

N'est-il pas préférable d'avoir un coupe batterie également sur le "-" ?
