Eolienne & déconvenue

Avatar de l’utilisateur
voilbreizh
Membre ACTIF
Messages : 1089
Inscription : mer. 22 déc. 2010, 1:00 am
Port d'attache : Pleurtuit La Rance Montmarin
Nom du bateau : CLAVIJE

Eolienne & déconvenue

Message par voilbreizh »

Tu aurais bien trouver le problème phoque59 Okay :

phoque59 a écrit:

je vois sur les caractéristiques techniques que cette éolienne est munie d'un frein magnétique.
Les trois fils en sortie ne sont peut être pas du triphasé à redresser mais du continu et une commande d'excitation.
Avatar de l’utilisateur
voilbreizh
Membre ACTIF
Messages : 1089
Inscription : mer. 22 déc. 2010, 1:00 am
Port d'attache : Pleurtuit La Rance Montmarin
Nom du bateau : CLAVIJE

Eolienne & déconvenue

Message par voilbreizh »

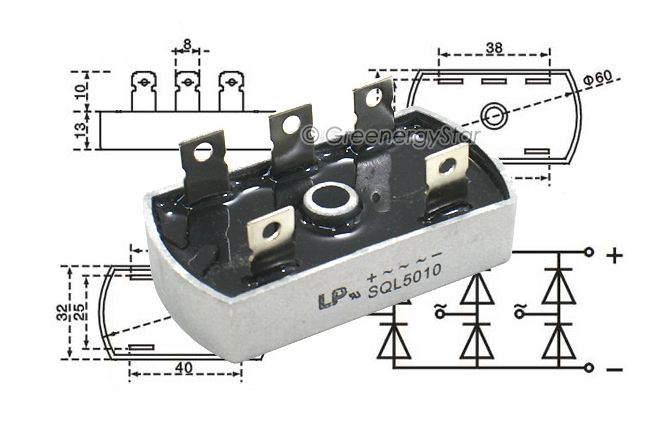

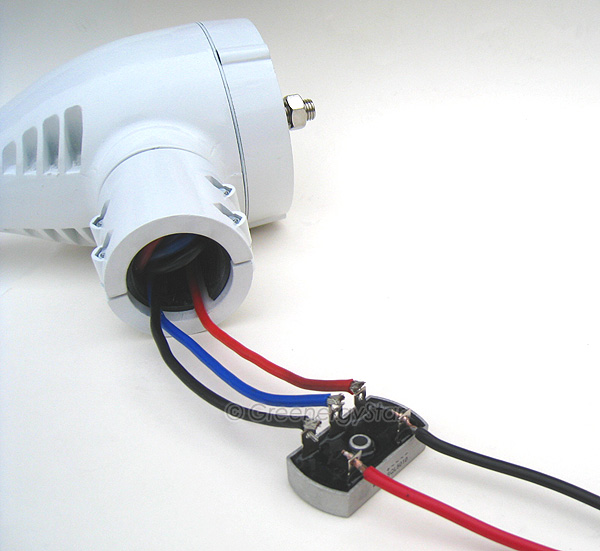

Câblage de l'éolienne classique sur un pont triphasé,tout a fait classique :


Avatar de l’utilisateur
voilbreizh
Membre ACTIF
Messages : 1089
Inscription : mer. 22 déc. 2010, 1:00 am
Port d'attache : Pleurtuit La Rance Montmarin
Nom du bateau : CLAVIJE

Eolienne & déconvenue

Message par voilbreizh »

Tu aurais bien trouver le problème phoque59 Okay :

phoque59 wrote:

je vois sur les caractéristiques techniques que cette éolienne est munie d'un frein magnétique.
Les trois fils en sortie ne sont peut être pas du triphasé à redresser mais du continu et une commande d'excitation.
Avatar de l’utilisateur
voilbreizh
Membre ACTIF
Messages : 1089
Inscription : mer. 22 déc. 2010, 1:00 am
Port d'attache : Pleurtuit La Rance Montmarin
Nom du bateau : CLAVIJE

Eolienne & déconvenue

Message par voilbreizh »

Câblage de l'éolienne classique sur un pont triphasé,tout a fait classique :


Avatar de l’utilisateur
phoque59
Membre ACTIF
Messages : 105
Inscription : jeu. 28 avr. 2011, 2:00 am
Zone de Navigation : Méditerranée Ouest
Port d'attache : Port Leucate
Nom du bateau : KAR e VRO

Eolienne & déconvenue

Message par phoque59 »

Rien à dire, redresseur correct, vu la section des fils ça devrait cracher
Avatar de l’utilisateur
Phil171
Membre ACTIF
Messages : 664
Inscription : lun. 12 déc. 2011, 1:00 am
Port d'attache : Morgat
Nom du bateau : Moorea

Eolienne & déconvenue

Message par Phil171 »

Bonsoir à tous et Banane, hé !
;-)

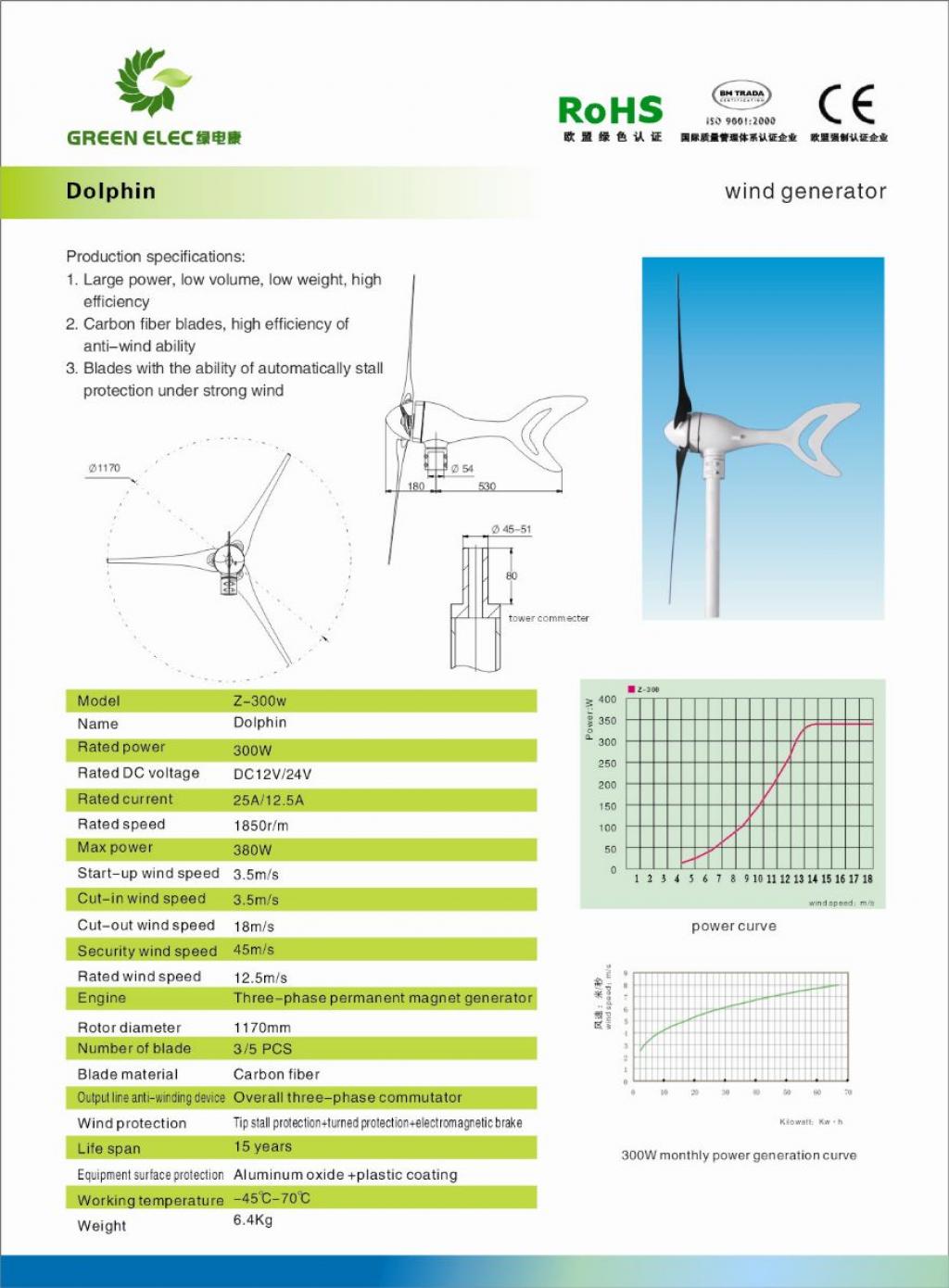

Bon, je reviens du site du fabricant chez qui Bepapy a acheté son ventilateur.
Est-ce VRAIMENT ce site, Bepapy ?
http://www.amonstar.com/eshop/brand-new-wind-turbine-generator-kit-400w-max…
Merci de confirmer.
Si oui, on voit bien tout en bas, le branchement à effectuer, soit les trois fils sur un CONTRÔLEUR  triphasé, et non un simple branchement sur un pont de diodes tri comme il est indiqué plus haut.
Si on fait ça, amha, on charge trop les enroulements et donc on a une trop grande résistance.
Ce contrôleur doit certainement avoir une mise en court circuit des enroulements lorsque le vent est supérieur à 45m/s, puisque c'est la vitesse indiquée sur la doc.
Est-ce qu'il y a une doc correcte, même en anglais fournie avec l'éolienne? Si oui, tu scannes et tu envoies sur le site, sinon, on va parler de tout et de rien et les poubelles vont se remplir...
A+
Phil
Avatar de l’utilisateur
bepapy
Messages : 10
Inscription : lun. 24 oct. 2011, 2:00 am
Port d'attache : Hammamet
Nom du bateau : Bon Voyage

Eolienne & déconvenue

Message par bepapy »

merci les jeunes de vous intéresser à mon cas, vous avez l'esprit plus rapide que moi, mais pour phoques59 je te remercie d'abord, mais j'ai bien mesuré il ne sort pas du continu, mais uniquement de l'alternatif sur les trois phases, j'ai donc fait le même branchement car j'ai quelques notions d'électricité qui me restent, avec un redresseur, mais je n'ai pas bien compris....pour moi un redresseur triphase comprend 3 diodes, comment se fait il qu'il y ait un autre montage? tu peux m'expliquer pourquoi je n'ai que 46% du rendement? pour ce qui est de la résistance j'ai bien compris, mais en branchant un ampéremétre j'ai obtenu 15 volts à 45 noeuds de vent et une charge à 5 ampéres.......il n'y a vraiment pas besoin d'un régulateur, à 15 noeuds, mesurés avant le redresseur, j'ai 4 ou 5 volts alternatif....
pour voilbreizh je te remercie aussi, mais je ne vois pas ce que ce controller va m'apporter, car si mes souvenirs sont exacts ce controller ne sert qu'à absorber un surplus de courant par l'intermédiaire d'une résistance, mais mes souvenirs ont plus d'un demi siécle...s'il te plait delaye pour un vieux bonhomme
merci à tous.   papy
Avatar de l’utilisateur
voilbreizh
Membre ACTIF
Messages : 1089
Inscription : mer. 22 déc. 2010, 1:00 am
Port d'attache : Pleurtuit La Rance Montmarin
Nom du bateau : CLAVIJE

Eolienne & déconvenue

Message par voilbreizh »

De bepapy:
pour moi un redresseur triphase comprend 3 diodes, comment se fait il qu'il y ait un autre montage

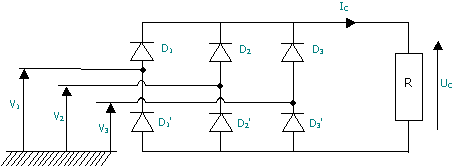

Non il comprends SIX diodes voir schémas:
http://vgreter.free.fr/elearning/technolog/electrotech/red_trip/red_tri.htm
Sinon tu redresse qu'une demie alternance = 50% de rendement en moins



http://le.bar.du.port.xooit.fr/image/66/a/4/e/image001-31084bd.gif.htm
Avatar de l’utilisateur
voilbreizh
Membre ACTIF
Messages : 1089
Inscription : mer. 22 déc. 2010, 1:00 am
Port d'attache : Pleurtuit La Rance Montmarin
Nom du bateau : CLAVIJE

Eolienne & déconvenue

Message par voilbreizh »

De bepapy:
pour moi un redresseur triphase comprend 3 diodes, comment se fait il qu'il y ait un autre montage

Non il comprends SIX diodes voir schémas:
http://vgreter.free.fr/elearning/technolog/electrotech/red_trip/red_tri.htm
Sinon tu redresse qu'une demie alternance = 50% de rendement en moins



http://le.bar.du.port.xooit.fr/image/66/a/4/e/image001-31084bd.gif.htm
Avatar de l’utilisateur
ninix
Membre ACTIF
Messages : 1811
Inscription : lun. 14 févr. 2011, 1:00 am
Zone de Navigation : Autres
Port d'attache : Saint-Malo
Nom du bateau : GODABA & L'ANGELOT

Eolienne & déconvenue

Message par ninix »

Ben tu as raison Jacky Exclamation Avec 3 diode tu ne redresse qu'une alternance sur un cycle complet Idea Exclamation
