Winch self tailing et cordages modernes

Message par eric60 »

FullHaya wrote:

Les cordages modernes en remplacement de certains câbles inox oui c'est cohérent. Mais dans ce cas aucun problème de winch. On dérive on dérive.

c était juste pour faire remarquer  que les cordages moderne contrairement a ce qui se dit , pouvaient être une solution plus économique que le"  traditionnel " , et dans le cas d un étai volant ,textile , le palan d'etarquage est belle et bien repris au winch . Okay

De Dalchmad : j'ai supprimé trois citations redondantes...
Avatar de l’utilisateur
Tosamdy
Membre ACTIF
Messages : 1855
Inscription : ven. 06 nov. 2015, 1:00 am
Zone de Navigation : Atlantique
Port d'attache : La Rochelle et La Palmyre
Nom du bateau : Tosamdy

Winch self tailing et cordages modernes

Message par Tosamdy »

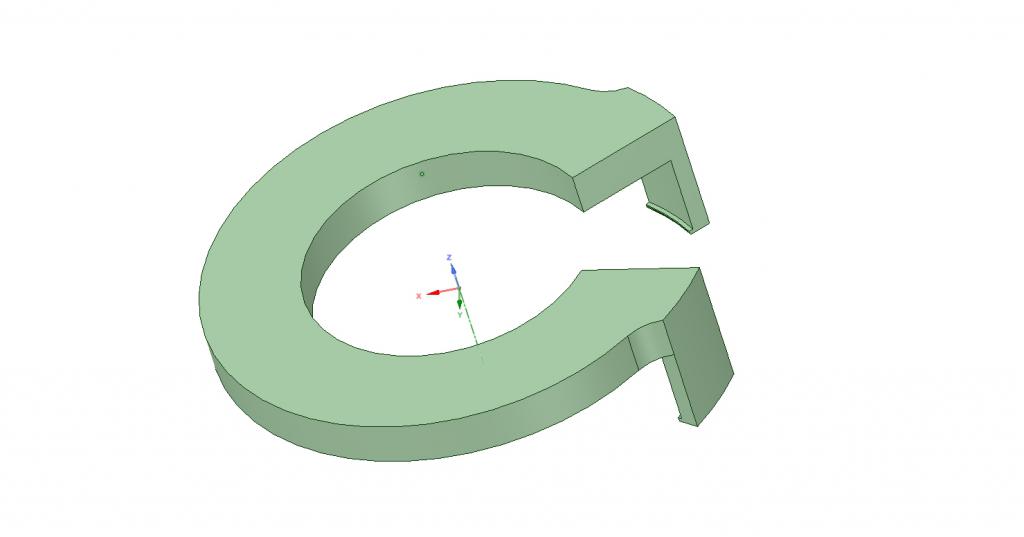

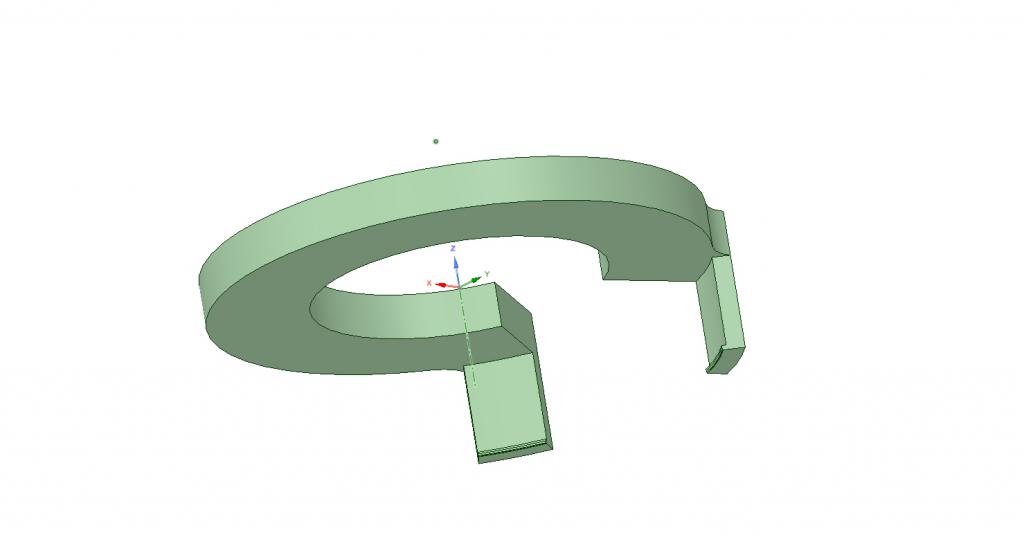

Alors voici l'idée d'Igloo  Very Happy


La version 1



Igloo, la seule chose ou je ne suis pas sur, c'est la taille de l'ouverture du fer a cheval, je n'ai pas la taille









Avatar de l’utilisateur
Tosamdy
Membre ACTIF
Messages : 1855
Inscription : ven. 06 nov. 2015, 1:00 am
Zone de Navigation : Atlantique
Port d'attache : La Rochelle et La Palmyre
Nom du bateau : Tosamdy

Winch self tailing et cordages modernes

Message par Tosamdy »

Alors voici l'idée d'Igloo  Very Happy


La version 1



Igloo, la seule chose ou je ne suis pas sur, c'est la taille de l'ouverture du fer a cheval, je n'ai pas la taille









Avatar de l’utilisateur
Igloo
Membre ACTIF
Messages : 2589
Inscription : mar. 05 mars 2013, 1:00 am

Winch self tailing et cordages modernes

Message par Igloo »

On avance, on avance.
Et il est démontré que je suis nul en dessin. trop tard ce soir pour rectifier sur plan mais disons ce qui suit.
Pour le cercle extérieur, c'est une portion de cercle que je ferais plus petit cad avec une plus grande ouverture.
Pour le "cercle" intérieur, c'est pas un cercle mais une partie seulement est circulaire et cette partie se prolonge par deux droites.
Pour les "clips", aux côtes à définir, il manque une sorte de doigt à 45° de 15 mm qui permet au clipsage d'opérer, plan incliné qui écarte la matière pour qu'elle passe le rebord de la mâchoire inférieure et verrouille le clips, plan incliné qui sert à pouvoir faire l'opération inverse éloigner le clips pour déverrouillage et enlèvement du Bidule.
Bon, demain je dessine tout ça.
Félicitations à Tosamdy en tout cas.
Igloo
Avatar de l’utilisateur
Polben
Membre ACTIF
Messages : 397
Inscription : mer. 08 juin 2016, 2:00 am
Zone de Navigation : Manche
Port d'attache : Saint-Malo
Nom du bateau : Héol II
MMSI : 227 484 780

Winch self tailing et cordages modernes

Message par Polben »

Bonjour,
Il manque un clip en quadrature pour que cela tienne sur la poupée, non ?
Avatar de l’utilisateur
Igloo
Membre ACTIF
Messages : 2589
Inscription : mar. 05 mars 2013, 1:00 am

Winch self tailing et cordages modernes

Message par Igloo »

Il est prévu! Plan chiffré transmis. Jamais facile à distance. A suivre.
Igloo
Avatar de l’utilisateur
Polben
Membre ACTIF
Messages : 397
Inscription : mer. 08 juin 2016, 2:00 am
Zone de Navigation : Manche
Port d'attache : Saint-Malo
Nom du bateau : Héol II
MMSI : 227 484 780

Winch self tailing et cordages modernes

Message par Polben »

Bonjour,
Il manque un clip en quadrature pour que cela tienne sur la poupée, non ?
Avatar de l’utilisateur
Bushi
Membre ACTIF
Messages : 759
Inscription : ven. 11 mai 2018, 2:00 am
Zone de Navigation : Manche
Port d'attache : Roscoff
Nom du bateau : Bushido

Winch self tailing et cordages modernes

Message par Bushi »

une fois la pièce imprimé en 3D la matière a un minimum d’élasticité ? peut être que l'on peut choisir ça matière première ?
Avatar de l’utilisateur
Igloo
Membre ACTIF
Messages : 2589
Inscription : mar. 05 mars 2013, 1:00 am

Winch self tailing et cordages modernes

Message par Igloo »

Le proto dira ce qu'il faut changer pour donner entière satisfaction. Le taux de réussite attendu au premier modèle produit reste l'inconnu. Perso, je l'attends pour vous dire.
Patience. Mais je suis très confiant devant la simplicité de la conception et de la mission.
Vous avez bien noté: prévu pour un Harken 40ST ancien modèle de 1994/95 transformé par mes soins en électrique avec un moteur de guindeau 1000 W.
Igloo
Avatar de l’utilisateur
Igloo
Membre ACTIF
Messages : 2589
Inscription : mar. 05 mars 2013, 1:00 am

Winch self tailing et cordages modernes

Message par Igloo »

Previous post review:

Le proto dira ce qu'il faut changer pour donner entière satisfaction. Le taux de réussite attendu au premier modèle produit reste l'inconnu. Perso, je l'attends pour vous dire.
Patience. Mais je suis très confiant devant la simplicité de la conception et de la mission.
Vous avez bien noté: prévu pour un Harken 40ST ancien modèle de 1994/95 transformé par mes soins en électrique avec un moteur de guindeau 1000 W.
Igloo
