Branchement panneau solaire

[klint]

Hello les copains

JE vais prochainement brancher mon installation solaire.

J'ai donc 2 panneaux de 100w chacun que je vais brancher en parellèle sur un régulateur MPPT de 30A.

En revanche, comment dois-je brancher sur le parc de servitude.

Ci-dessous la photo.
Batterie bleue = batterie moteur
Tout le reste c'est la servitude.

Merci

[Koala]

klint a écrit:

Hello les copains  JE vais prochainement brancher mon installation solaire. J'ai donc 2 panneaux de 100w chacun que je vais brancher en parellèle sur un régulateur MPPT de 30A. En revanche, comment dois-je brancher sur le parc de servitude. Ci-dessous la photo. Batterie bleue = batterie moteur Tout le reste c'est la servitude. Merci

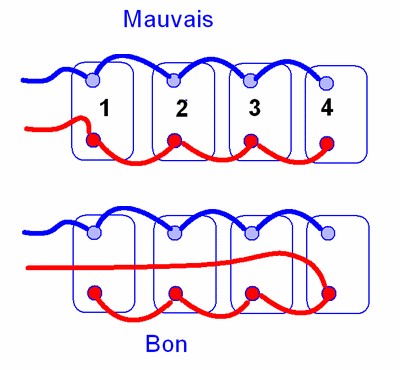

Non ton branchement n'est pas bon.

Tu dois brancher la sortie du - sur la batterie 1 et la sortie du + sur la batterie 4 (ou vice versa), afin que les 4 débitent de la même façon. Sinon, il y a une toute petite chute de tension entre chacune d'elles, ce qui à la longue les détériore.

Amitiés

[Koala]

klint wrote:

Hello les copains  JE vais prochainement brancher mon installation solaire. J'ai donc 2 panneaux de 100w chacun que je vais brancher en parellèle sur un régulateur MPPT de 30A. En revanche, comment dois-je brancher sur le parc de servitude. Ci-dessous la photo. Batterie bleue = batterie moteur Tout le reste c'est la servitude. Merci

Non ton branchement n'est pas bon.

Tu dois brancher la sortie du - sur la batterie 1 et la sortie du + sur la batterie 4 (ou vice versa), afin que les 4 débitent de la même façon. Sinon, il y a une toute petite chute de tension entre chacune d'elles, ce qui à la longue les détériore.

Amitiés

[klint]

ca y est j'ai recç l'ensemble du matos :

2 panneaux de 100w chacun
regulateur mppt 30A + ecran de controle à distance
supports pour les panneaux.

Niveau connectique, j'ai pris des cables solaires de 6².

Dans la brochure, il est précisé de mettre un fusible entre le régulateur et le parc de batteries.

de quel ampérage doit etre le fusible ?
les portes fusible du diamètre du cable sont durs à trouver dans un délais rapide.
Est ce qu'un fusible qui équipe les tableaux électriques de la maison peuvent faire l'affaire ?

Merci

[Koala]

En pointe, tes deux panneaux débiteront théoriquement 200/12 =~16 A.
Donc avec un fusible de 20 A tu seras couvert.

Mais puisque ton MPPT fait 30 A, monte un fusible de même puissance, ce qui te fera de la marge pour l'installation d'un 3ème panneau.

Tu dois pouvoir trouver ton bonheur là: http://www.rueducommerce.fr/index/fusible 30 ampere

Un fusible de 30 A prévu pour le 220 V alternatif, fonctionnera également en 12 V continu; il fondra avec un courant de > 30 ampères (court-circuit)

Amitiés

[klint]

merci beaucoup pour ta réponse.
je vais voir ce que vont donner les 2 panneaux et ensuite je ferai le point pour le 3ème souple sur le bimini

[eric60]

ton fusible doit être calibré pour protéger le câble qui vat de ton régulateur a ta batterie , la puissance est de 2x100 avec une tension de 12 v , soit 200 /12 = 16.6 A .

attention au fusible domestique , il te faut un fusible a fusion instantanée , qui réagit immédiatement en cas de surintensité , ne pas prendre de fusible pour moteurs par exemple qui acceptent les surintensités de demarrage des moteurs .

Les fusibles auto me semble bien pour ce type d'application

si un expert peut confirmer ?

[Koala]

En pointe, tes deux panneaux débiteront théoriquement 200/12 =~16 A.
Donc avec un fusible de 20 A tu seras couvert.

Mais puisque ton MPPT fait 30 A, monte un fusible de même puissance, ce qui te fera de la marge pour l'installation d'un 3ème panneau.

Tu dois pouvoir trouver ton bonheur là: http://www.rueducommerce.fr/index/fusible 30 ampere

Un fusible de 30 A prévu pour le 220 V alternatif, fonctionnera également en 12 V continu; il fondra avec un courant de > 30 ampères (court-circuit)

Amitiés
