je viens de commence r la fabrication d un bout dehors pour mon asymetrique de 105M2 .
Les ingredient sont un tube en inox 316L , diamètre exter 76,2mm ,inter 73 mm ,long 1m500 . Le porte a faux sera d environ 600mm , et j utilise le davier d etrave comme support
j avais prévu de réaliser le nez dans un bloc d alu , mais j ai retrouve une cloche de tangon qui une fois adaptée sera pas mal .

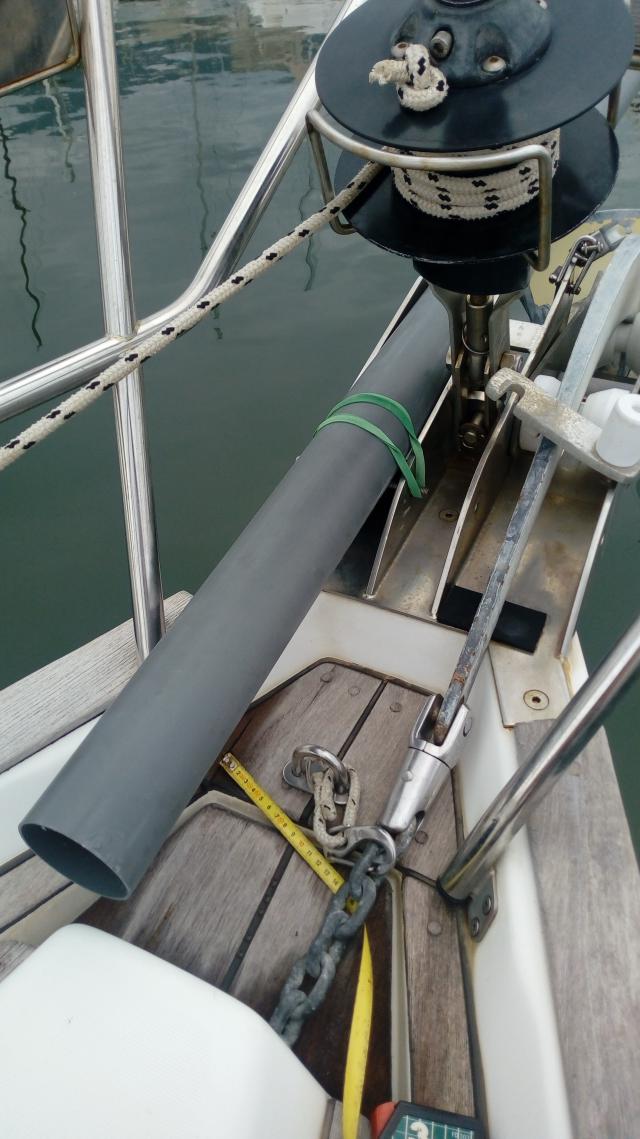

Pour relever les cotes et visualiser le truc , j ai utilise un tube de pvc de 80mm
![](http://img.xooimage.com/files110/e/a/f/img_20181005_170043-min-1--55c0013.jpg)

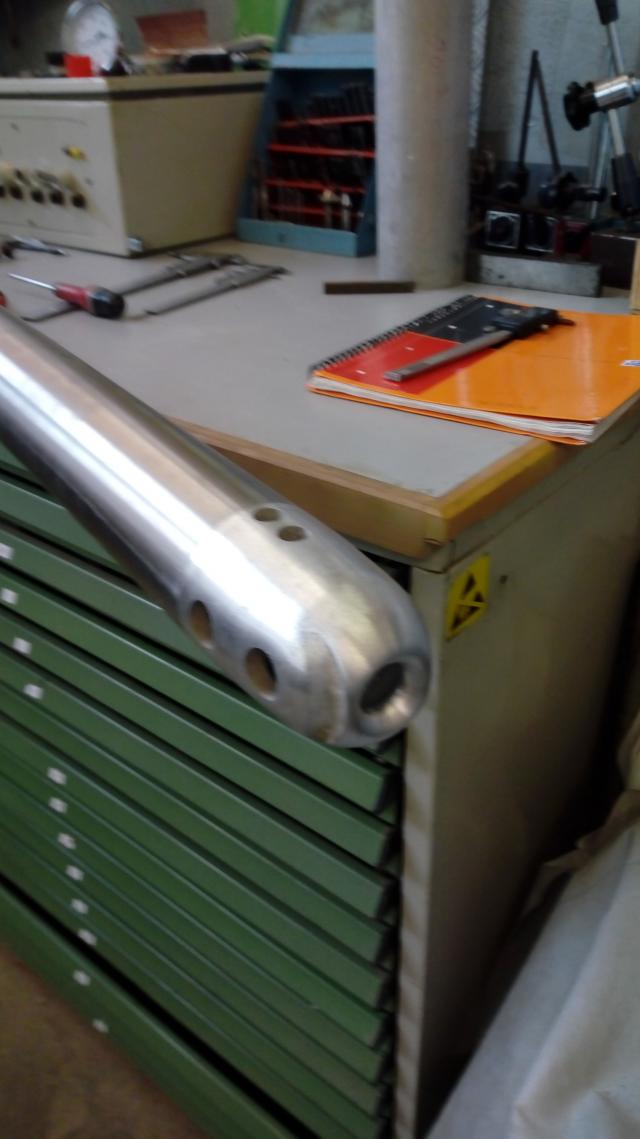

usinage de la cloche de tangon , dans la quelle j ai perce un trou de 20mm et usiner un grand rayon façon anneau a friction pour permettre le passage du bout de reglage de la hauteur du point d amure
![](http://img.xooimage.com/files110/2/8/8/img_20190212_135809-min-55c001e.jpg)
![](http://img.xooimage.com/files110/b/6/8/img_20190212_135951-min-55c0021.jpg)

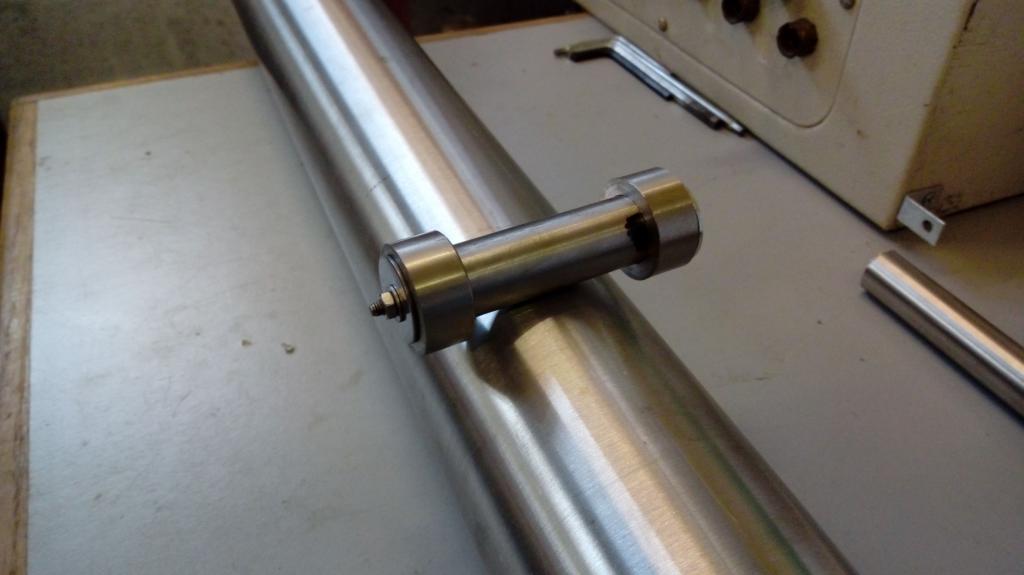

le palier pour la axe de daim 12 qui viendra s enboiter dans le davier
![](http://img.xooimage.com/files110/b/d/c/img_20190212_151449-min-55bff67.jpg)
ca va tirer fort sur cette piece de jonction , alors on referme avec une tole ajustée au tube et au palier
![](http://img.xooimage.com/files110/b/3/b/img_20190212_173627-min-55c0031.jpg)
la suite au prochain numero
