Réparation barre de flèche

[Thélia]

Bonjour à tous.

J'ai une barre de flèche (tribord) qui a du jeu. En la démontant, je me suis rendu compte qu'elle avait été réparé mais très mal réparé, pièce d'apport mal positionnée, soudure non limée (au moins l'excédent) et le trou d'axe oblong par usure.

J'ai bien essayé de trouver un soudeur sur aluminium mais tous ne travaillaient que pour les pro.

J'ai opté par la réparation sans soudure avec l'apport de plats aluminium 6060 de 30x6.

Je les ai limé pour avoir la forme voulue et ce fût fastidieux.

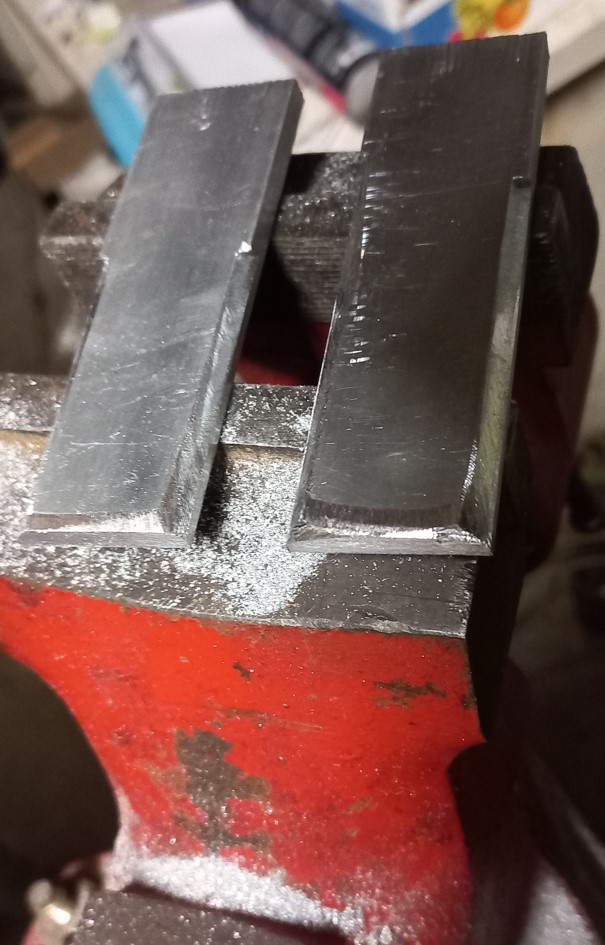

Pièces alu%.jpg (122.96 Kio) Consulté 419 fois

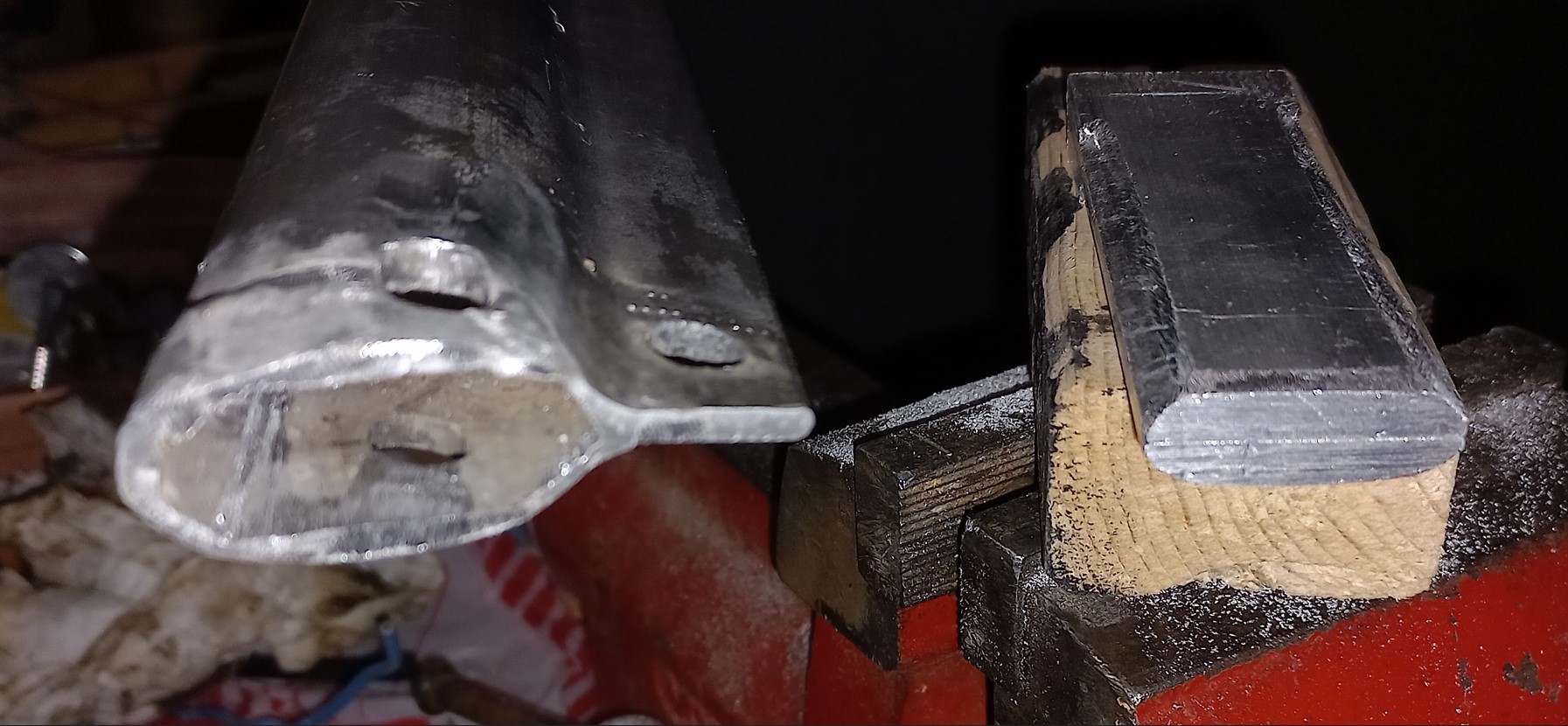

Barre de flèche 1%.jpg (289.05 Kio) Consulté 419 fois

Quand l'essai fût concluant, j'ai préparé de la résine chargée et j'ai enduit les plats et l'intérieur de la barre de flèche.

Il me restait a enfoncer les plats jusqu'à ce que j'avais préparer (soit env. 80 mm) en force douce tout de même.

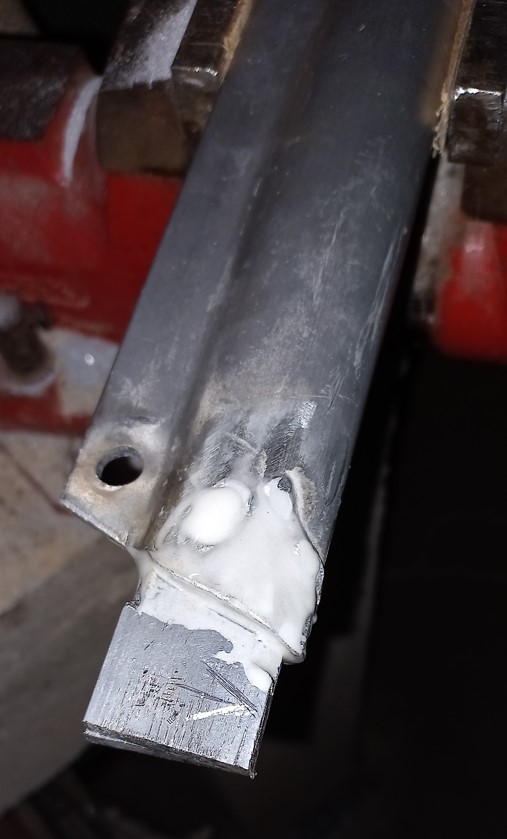

Barre de flèche 2%.jpg (64.59 Kio) Consulté 419 fois

Je laisse durcir la résine et quand ça sera prêt, je couperai l'excédent, je poncerai et je percerai à la perceuse à colonne après avoir repéré en mettant la barre dans son logement.

[Koala]

Je n'ai pas très bien compris à quel endroit se situe cette réparation, mais visiblement tu as fait du bon boulot. Bravo !
Amitiés

[Thélia]

C'est la jonction au mât. Gros jeu qui ne me rassurait pas. Maintenant, il n'y a plus de jeu à tribord. Du coup, je vais peut-être faire bâbord qui a un très léger jeu. Si j'ai le temps... il me reste un peu de travail avant la mise à l'eau proche.

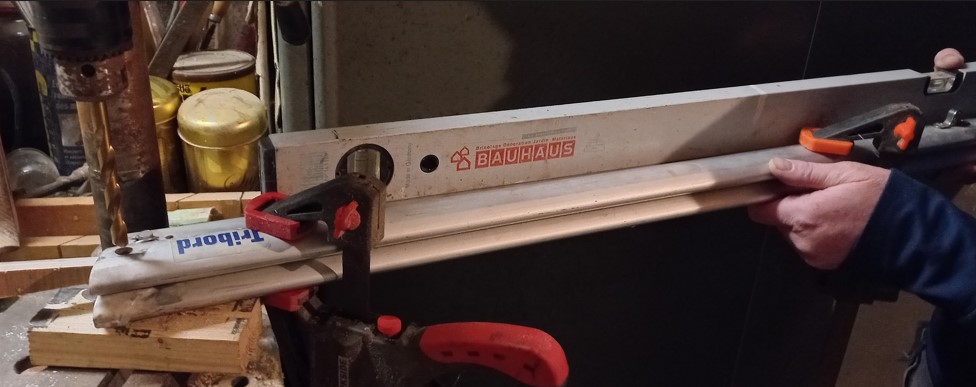

Photo dessus : pour avoir le perçage perpendiculaire à la barre de flèche.

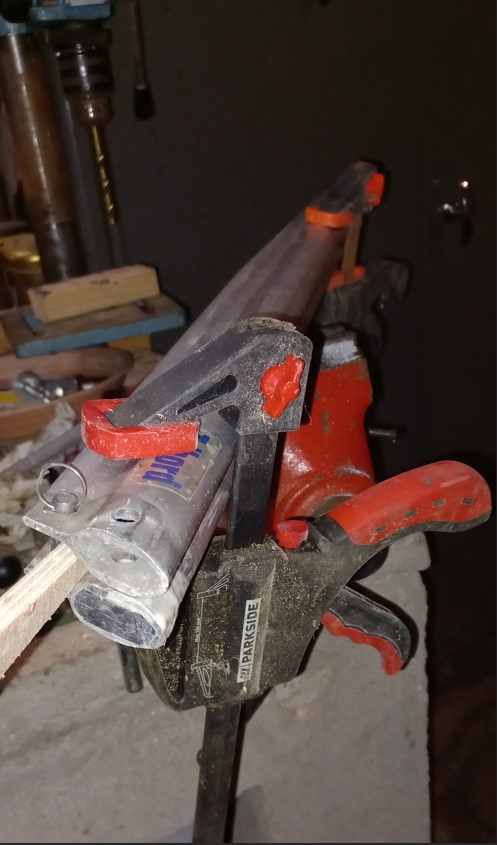

Photo dessous : calage avant perçage

Barre de flèche 4%.jpg (74.58 Kio) Consulté 395 fois

Barre de flèche 3%.jpg (76.59 Kio) Consulté 395 fois

[Henri]

j'imagine que les barres de flèches sont terminées ??
