Branchement eolienne silentwing

Message par ABELLAN »

Bonjour le bar, j'ai une éolienne silentwing 400+ à mettre en place, j'ai un hic, il y a 3 fils électriques qui sortent de l'eolienne  mais ils sont tout les 3 de de la même couleur, blanc et sans aucun repère........ et sur le manuel rien !!!pas d'explications
Et vous les marins que pouvez-vous me conseiller ??
Merci et bonne nav
Avatar de l’utilisateur
Henri
Site Admin
Messages : 7193
Inscription : lun. 29 nov. 2010, 1:00 am
Zone de Navigation : Méditerranée Ouest
Port d'attache : Cap d'Agde
Nom du bateau : Delphinus
MMSI : 227 057 110

Branchement eolienne silentwing

Message par Henri »

Bonsoir Luc


Normalement tu devrais avoir une phase, un neutre et une terre .... comment se fait-il que tous les fils soient de la même couleur ?
Tu devrais essayer de voir s'il n'y a pas une indication au départ des fils
Avatar de l’utilisateur
nautile
Membre ACTIF
Messages : 2659
Inscription : mer. 31 juil. 2013, 2:00 am
Zone de Navigation : Méditerranée Ouest
Port d'attache : Toulon
Nom du bateau : nautile
MMSI : 227 382 960

Branchement eolienne silentwing

Message par nautile »

Bonjour
La silentwing 400+ à une sortie triphasée il me semble ton régulateur doit avoir trois bornes d'entrée.
Voir doc ci joint
Amicalement
http://www.sendspace.com/file/atfp5q
Avatar de l’utilisateur
Igloo
Membre ACTIF
Messages : 2589
Inscription : mar. 05 mars 2013, 1:00 am

Branchement eolienne silentwing

Message par Igloo »

Pour être exhaustif sur le sujet, après le régulateur, l'éolienne elle-même:
https://www.ase-energy.com/site/medias/manuel_silentwind_400.pdf
Igloo
Avatar de l’utilisateur
Igloo
Membre ACTIF
Messages : 2589
Inscription : mar. 05 mars 2013, 1:00 am

Branchement eolienne silentwing

Message par Igloo »

Pour être exhaustif sur le sujet, après le régulateur, l'éolienne elle-même:
https://www.ase-energy.com/site/medias/manuel_silentwind_400.pdf
Igloo
Avatar de l’utilisateur
ninix
Membre ACTIF
Messages : 1811
Inscription : lun. 14 févr. 2011, 1:00 am
Zone de Navigation : Autres
Port d'attache : Saint-Malo
Nom du bateau : GODABA & L'ANGELOT

Branchement eolienne silentwing

Message par ninix »

Bonsoir


Ton éolienne est en triphasée Il faut pour que tu ai du 12 volts  continue un redresseur de courant Te sortant du continue et après le réguler pour avoir un sinusoïdal correcte .Tu dois avoir avec ton éolienne un boitier approprié pour cela Si ce n'est pas le cas... Ben Tu ne peut rien faire avec ton éolienne  Crying or Very sad  Amitiés
Avatar de l’utilisateur
ninix
Membre ACTIF
Messages : 1811
Inscription : lun. 14 févr. 2011, 1:00 am
Zone de Navigation : Autres
Port d'attache : Saint-Malo
Nom du bateau : GODABA & L'ANGELOT

Branchement eolienne silentwing

Message par ninix »

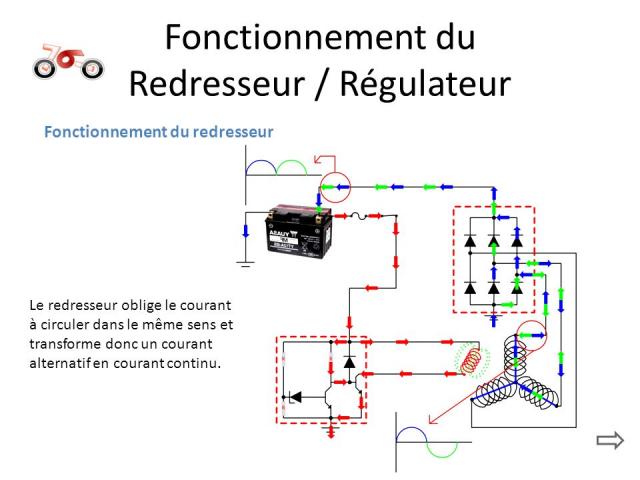

url=http://www.le-bar-du-port.com/image/115/4/3/9/fonctionnement-du...gulateur-56bc3f6.jpg.htm]
[/url]
Avatar de l’utilisateur
ninix
Membre ACTIF
Messages : 1811
Inscription : lun. 14 févr. 2011, 1:00 am
Zone de Navigation : Autres
Port d'attache : Saint-Malo
Nom du bateau : GODABA & L'ANGELOT

Branchement eolienne silentwing

Message par ninix »

Bonsoir


Ton éolienne est en triphasée Il faut pour que tu ai du 12 volts  continue un redresseur de courant Te sortant du continue et après le réguler pour avoir un sinusoïdal correcte .Tu dois avoir avec ton éolienne un boitier approprié pour cela Si ce n'est pas le cas... Ben Tu ne peut rien faire avec ton éolienne  Crying or Very sad  Amitiés
Avatar de l’utilisateur
ninix
Membre ACTIF
Messages : 1811
Inscription : lun. 14 févr. 2011, 1:00 am
Zone de Navigation : Autres
Port d'attache : Saint-Malo
Nom du bateau : GODABA & L'ANGELOT

Branchement eolienne silentwing

Message par ninix »

url=http://www.le-bar-du-port.com/image/115/4/3/9/fonctionnement-du...gulateur-56bc3f6.jpg.htm]
[/url]
Avatar de l’utilisateur
vanille-13
Membre ACTIF
Messages : 684
Inscription : dim. 19 févr. 2017, 1:00 am
Zone de Navigation : Eaux Intérieures
Port d'attache : port thierry , nort sur erdre
Nom du bateau : figueroles

Branchement eolienne silentwing

Message par vanille-13 »

bonsoir
c'est normal que tu ait 3 fils identiques. ils délivrent tous les 3 de l'alternatif.
mais il te faut un régulateur / redresseur qui freine l'éolienne si il y a trop de vent. quand le voltage augmente.
tu peux commander ce modele sur ebay.com ça vaut 19 € le port est gratuit. par contre prevois 3 a 4 semaines pour le recevoir.
